DJI WM260 Mavic 3 5000 mAh Battery Repair

BWX260-5000-15.4

chip bq9003 (bq40z307)

Тонкая настройка параметров.

Зеленым маркером выделены введенные новые значения. Для записи в DataFlash необходимо нажать Enter.

Более подробное описание DataFlash_Editor смотреть здесь.

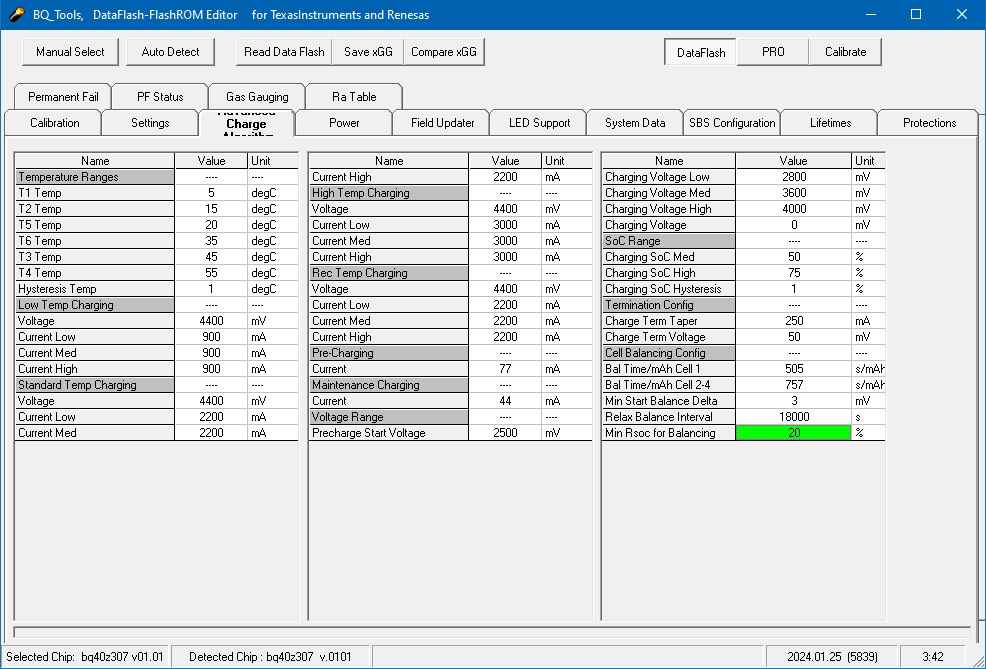

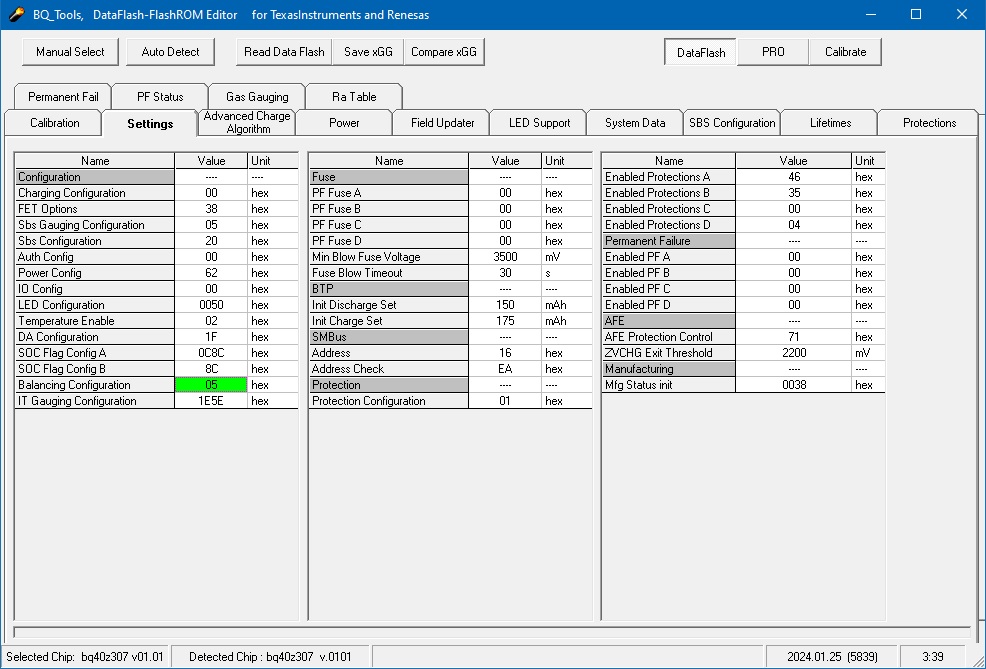

По умолчанию, в данном аккумуляторе режим балансировки ячеек был ВЫКЛЮЧЕН. Для активации балансировки необходимо сделать следующие изменения:

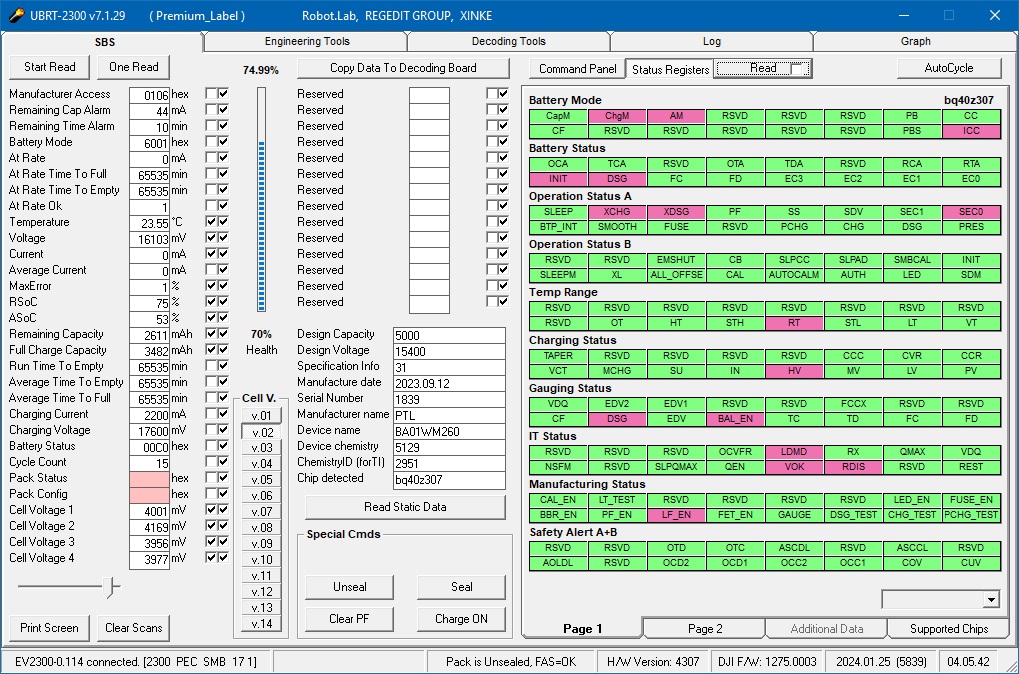

Далее необходимо перезапустить GAUGE.

Нажмите на кнопку [IT_Enable] два раза. Регистр GAUGE должен изменить цвет RED-GREEN-RED

Теперь включен режим балансировки ячеек. Регистр CB стал активен (изменил цвет на красный)

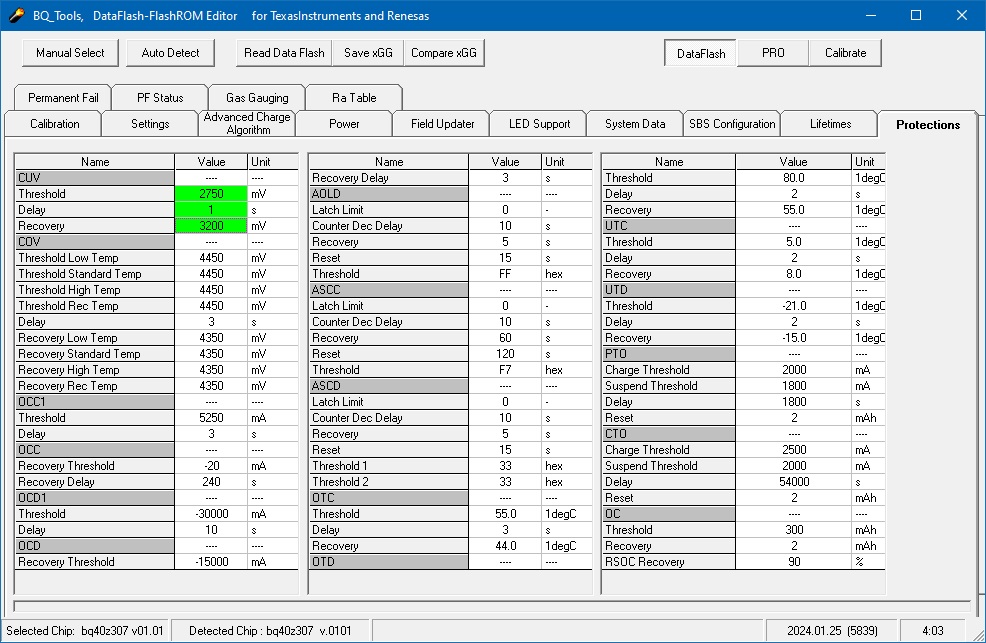

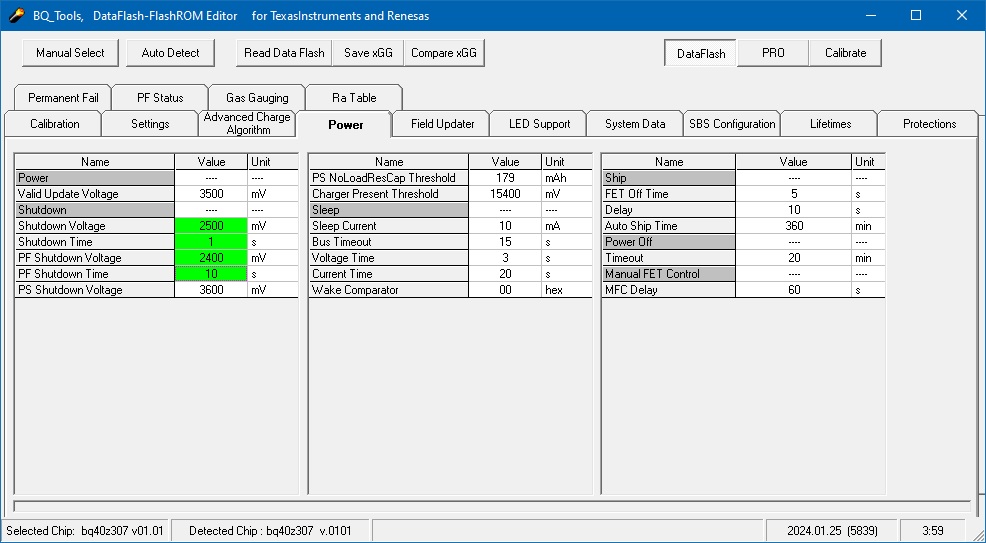

Изменение нижнего граничного напряжения и времени реакции, по достижению которого, чип отключается.

Изменить напряжение при котором отключается аккумулятор и время реакции по истечении которого, чип закроет разрядные ключи.

Данные значения параметров, я взял "с потолка". Некоторые ячейки великолепно работают, если их разряжать до 2500 мВ.

Перед тем, как изменять значения полной ёмкости и количества циклов, необходимо выключить GAUGE.

Если это не сделать, то чип поймает ошибку в алгоритме рассчета полной ёмкости и покажет значение ошибки более 100%.

К примеру, MaxError = 130%  Устранять такое поведение чипа весьма неприятно и длительно по времени.

Гораздо проще и правильней - выключить GAUGE (нажать один раз [IT_Enable] ), сделать изменения

и после этого снова включить GAUGE  (нажать второй раз [IT_Enable] )

На картинке ниже - GAUGE выключен.

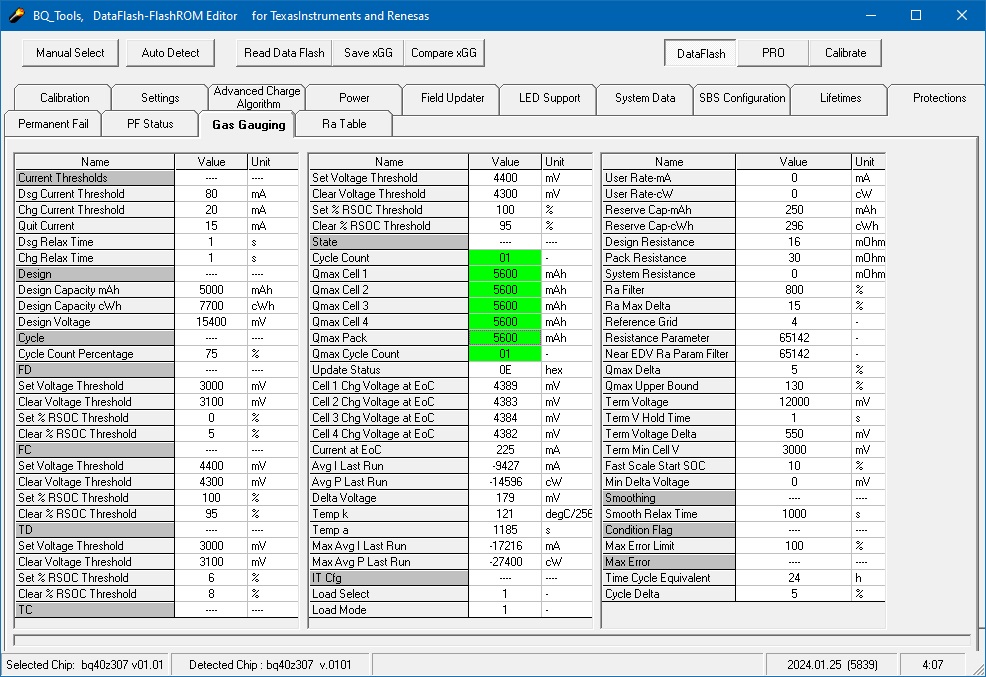

Изменение количества циклов и максимальной емкости для каждой ячейки и всего пака, которое рассчитал чип.

Как показывает практика, для получения FCC= 4800 мАч - необходимо и достаточно записать Q_max= FCC+20%

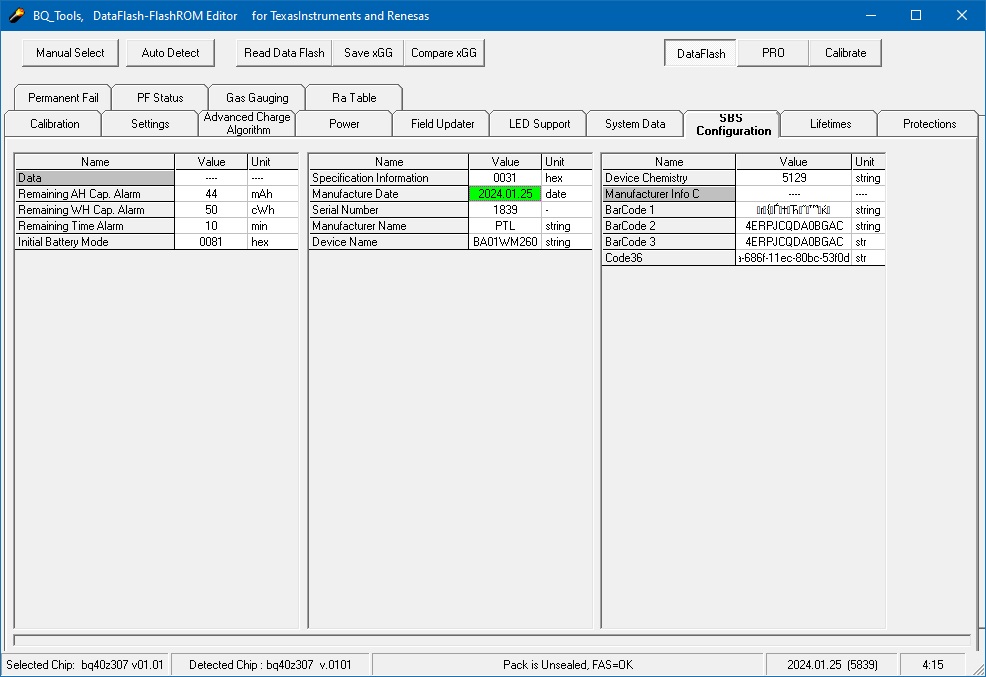

 Изменение даты производства. Нажать мышкой два раза по ячейке с датой - установится текущая системная дата.

Теперь необходимо перезапустить чип. Нажмите на [RESET].

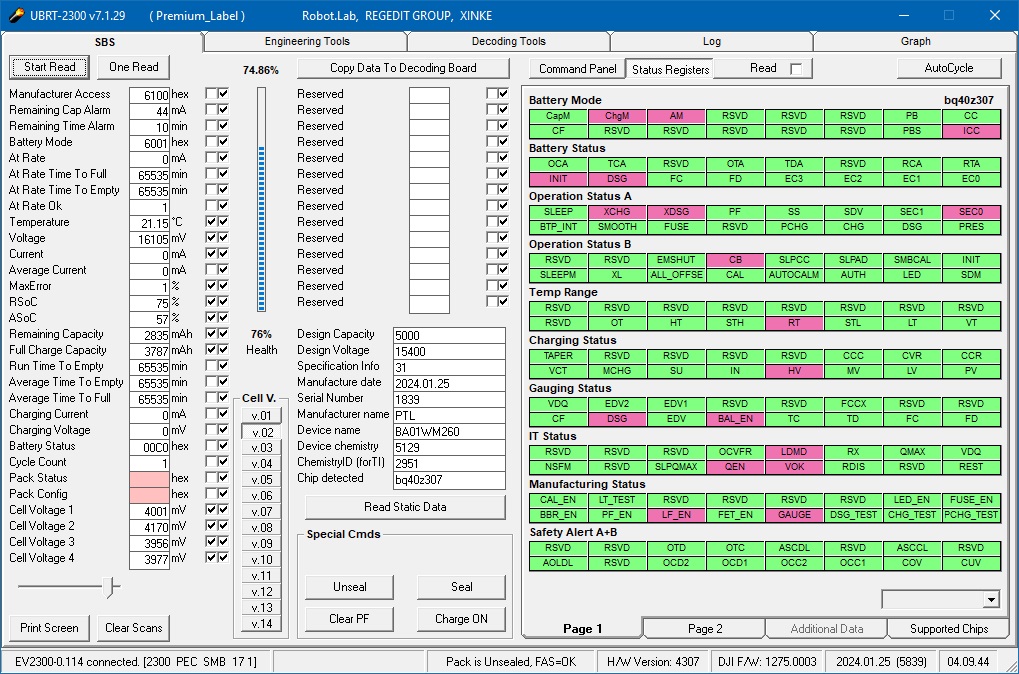

Включить GAUGE

Обратите внимание, что FCC почти не изменилось и равно 3787 мАч. В нашем случае, для увеличения значения FCC необходимо восстановить первоначальную таблицу химии.

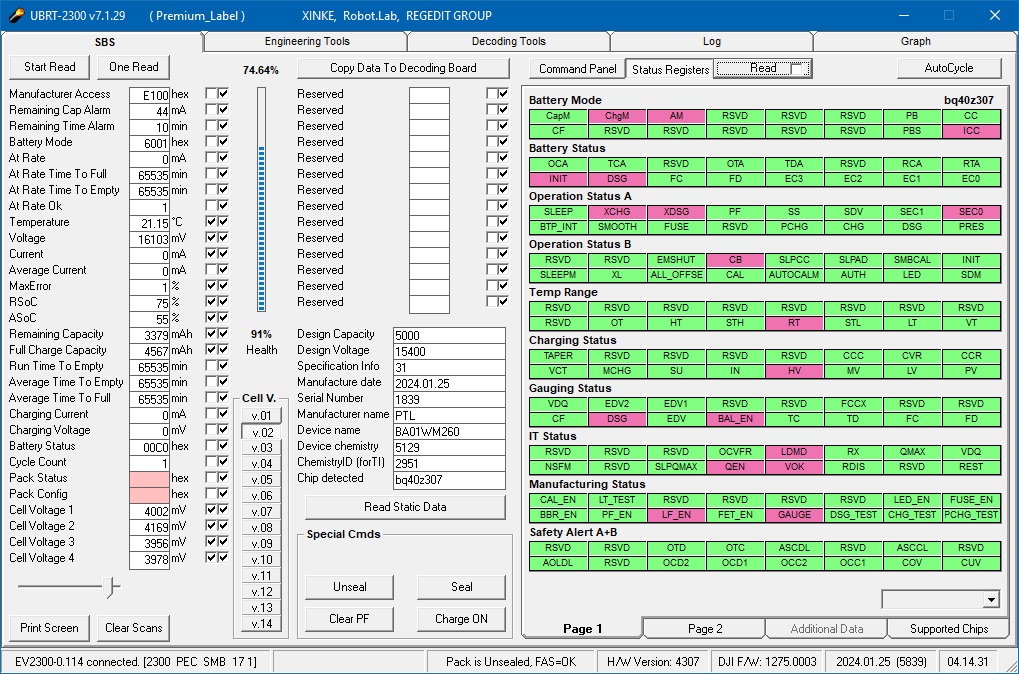

Для этого надо нажать на кнопку [New Chemistry] , после удачного обновления таблицы химии, следует перезапустить чип кнопой [Reset]

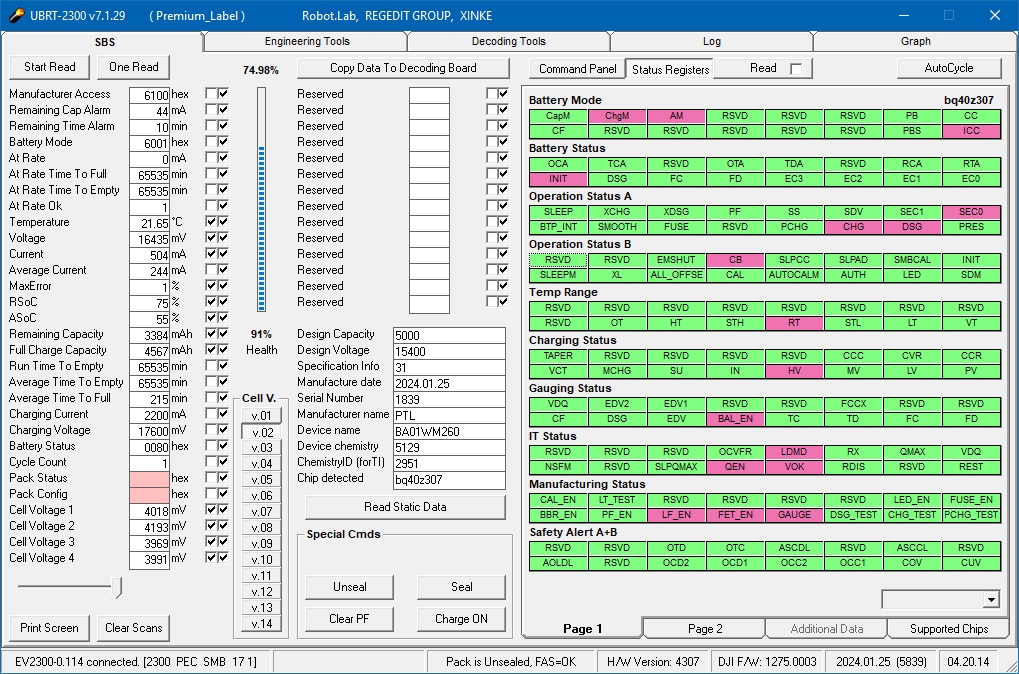

Для проверки подключаем зарядное устройство - аккумулятор заряжается.

END !
